Мотор-редуктор червячный двухступенчатый 1МЧ2-160/100
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
2250 | 3080 | 2600 | 2675 | 2730 | 2750 | 3100 | 3125 | 3260 | 3260 | 3450 | 3500 | 3600 | 3125 | 3210 | 3210 | 2100 | |
|
Подводимая расчетная мощность, кВт
|
4,2
|
4,36
|
2,94
|
2,22
|
1,68
|
1,8
|
1,5
|
1,33
|
1,27
|
0,94
|
0,94
|
0,71
|
0,75
|
0,43
|
0,48
|
0,33
|
0,25
|
|
|
КПД%
|
84
|
83
|
81
|
80
|
80
|
76
|
74
|
73
|
71
|
68
|
65
|
63
|
61
|
58
|
52
|
50
|
48
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
650
|
||||||||||||||||
|
Выходной вал
|
15800
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
83
|
|||||||||||||||||
|
Масса, кг не более
|
174
|
|||||||||||||||||
технические характеристики даны при Кэ=1
|

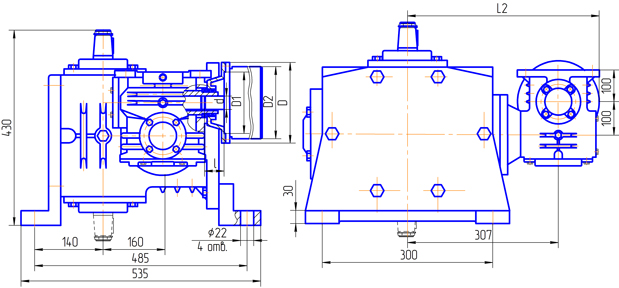

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

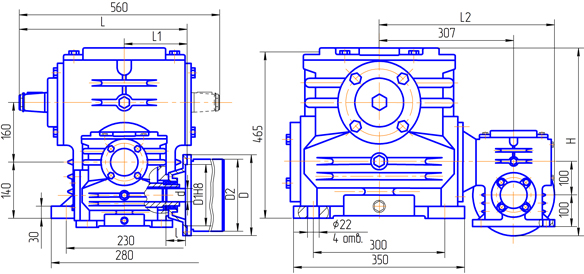

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4
Вариант исполнения конца тихоходного вала |
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) | Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 1МЧ2-160/100
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 5Ч-100 | Вал быстроходный | 56 | 7210А | 27365-87 | 2 |
| Вал тихоходный | 56 | 7212А | 27365-87 | 2 | |
| 2 ступень редуктор 1Ч-160 | Вал быстроходный | 51,52,53,56 | 27315 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 7516А | 27365-87 | 2 | |
| Вал полый | 56 | 2007118 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1МЧ2-160/100
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 5Ч-100 | Вал быстроходный | 51,52,53 | 1.1-38х58-3 | 2 |
| Вал тихоходный | 56 | 1.1-60х85-3 | 3 | |
| 2 ступень редуктор 1Ч-160 | Вал тихоходный | 51,52 53 |
1.1-80х105-3 | 2 4 |
| Вал полый | 56 | 1.1-80х105-3 | 4 |
Объём масла заливаемого в редуктор 1Ч2-160/100 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч2-160/100, 1МЧ2-160/100 | ||||||
