Мотор-редуктор червячный двухступенчатый 1МЧ2-200/100
- Характеристики
- Варианты сборки
- Комплектующие
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
3940 | 4570 | 4060 | 4220 | 4430 | 5740 | 5360 | 5670 | 5860 | 4410 | 5480 | 4680 | 4730 | 4860 | 4940 | 4200 | 3880 | |
|
Подводимая расчетная мощность, кВт
|
7,6
|
7,2
|
5,0
|
4,2
|
3,6
|
3,9
|
2,9
|
2,5
|
2,1
|
1,3
|
1,3
|
1,0
|
0,7
|
0,7
|
0,5
|
0,4
|
0,4
|
|
|
КПД%
|
81
|
80
|
80
|
79
|
78
|
74
|
73
|
71
|
70
|
69
|
64
|
61
|
60
|
58
|
52
|
51
|
48
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
650
|
||||||||||||||||
|
Выходной вал
|
13500
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
|||||||||||||||||
|
Масса, кг не более
|
-
|
|||||||||||||||||
|

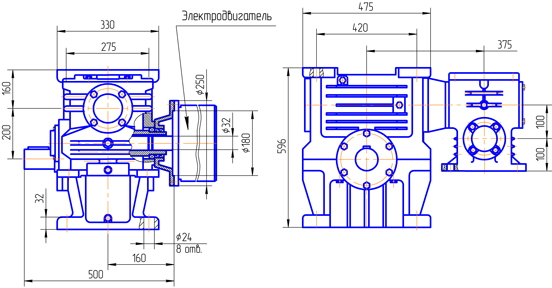

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления (2)1, вариант расположения червячной пары 2 ступени (тихоходной) 2, вариант расположения червячной пары 1 ступени (быстроходной) 7
Вариант исполнения конца тихоходного вала |
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56 (шлицевое соединение) (по согласованию с заказчиком слева)
|
Вариант сборки 56Шп (шпоночное соединение) (по согласованию с заказчиком справа)
|
Обозначение подшипников редуктора 1МЧ2-200/100
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 5Ч-100 | Вал быстроходный | 56 | 105 203 |
8338-75 | 1 1 |
| Вал тихоходный | 56 | 106 | 8338-75 | 2 | |
| 2 ступень редуктор 1Ч-200 | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 308 | 8338-75 | 2 | |
| Вал полый | 56 | 7210 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1МЧ2-200/100
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 5Ч-100 | Вал быстроходный | 56 | 1.1-25х35-3 | 1 |
| Вал тихоходный | 56 | 1.1-30х40-3 | 2 | |
| 2 ступень редуктор 1Ч-200 | Вал быстроходный | 51,52,53,56 | 1.1-25х42-3 | 2 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
|
| Вал полый | 56 | 1.1-50х70-3 | 4 |
