Мотор-редуктор червячный двухступенчатый 5МЧ2-125/63
- Характеристики
- Варианты сборки
- Комплектующие
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1200
|
1250
|
1600
|
1200
|
||||||||||||||
|
Подводимая расчетная мощность, кВт
|
2,4
|
2,0
|
1,6
|
1,4
|
1,2
|
0,7
|
0,8
|
0,5
|
0,8
|
0,4
|
0,6
|
0,25
|
0,5
|
0,22
|
0,4
|
0,19
|
0,2
|
|
|
КПД%
|
75
|
74
|
70
|
67
|
65
|
57
|
56
|
50
|
50
|
43
|
42
|
38
|
32
|
28
|
25
|
20
|
20
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340
|
||||||||||||||||
|
Выходной вал
|
9000
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
93
|
|||||||||||||||||
технические характеристики даны при Кэ=1
|

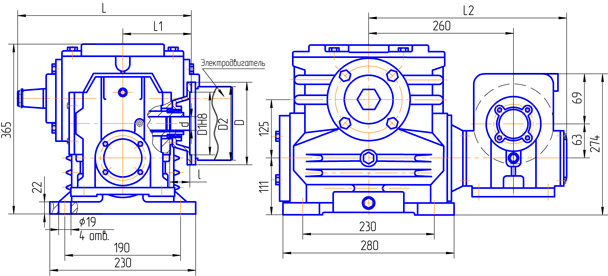

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 7

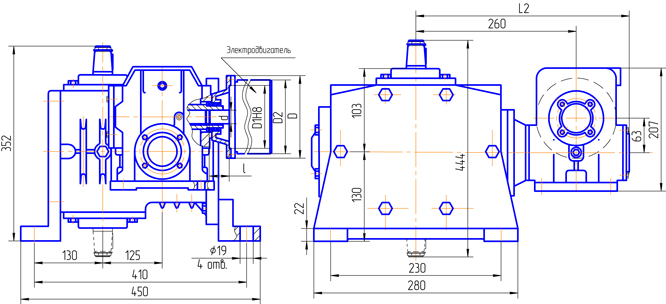

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

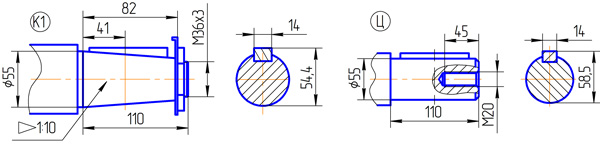

Вариант исполнения конца тихоходного вала |
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) | Вариант сборки 56Шп (по согласованию с заказчиком справа) |
|
Эл. двигатель/размер
|
d,мм
|
l,мм
|
D,мм
|
D2,мм
|
D1,мм
|
L,мм
|
L1,мм
|
L2,мм |
H,мм
|
|
Для АИР_63
|
14
|
30 | 160 | 130 | 110 | 330 | 108 | 347 | 254 |
|
Для АИР_71
|
19
|
40
|
200
|
165
|
130
|
350
|
130
|
360 |
274
|
|
Для АИР_80
|
22 | 50 | 200 | 165 | 130 | 350 | 130 | 360 | 274 |
Обозначение подшипников редуктора 5МЧ2-125/63А
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53,56 | 308 | 8338-75 | 2 | |
| 2 ступень редуктор 5Ч-125 | Вал быстроходный | 51,52,53,56 | 7310 | 27365-87 | 2 |
| Вал тихоходный | 51,52,53 | 7212 | ТУ37.006.162-89 | 2 | |
| Вал полый | 56 | 2007114 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5МЧ2-125/63А
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 1.1-20х40-3 | 2 |
| Вал тихоходный | 51,52,53,56 | 1.1-38х58-3 | 2 | |
| 2 ступень редуктор 5Ч-125 | Вал тихоходный | 51,52 53 |
1.1-60х85-3 | 2 4 |
| Вал полый | 56 | 1.1-65х90-3 | 4 |
