Мотор-редуктор червячный одноступенчатый 1МЧ-160А
- Характеристики
- Варианты сборки
- Комплектующие
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1860
|
1760
|
1670
|
2190
|
1860
|
1860
|
2460
|
2080
|
1860
|
1760
|
1480
|
1200
|
1100
|
|
|
Подводимая расчетная мощность, кВт
|
37,1
|
28,3
|
21,8
|
22,5
|
15,7
|
12,9
|
14,1
|
9,7
|
7,3
|
5,7
|
3,9
|
3,8
|
3,3
|
|
|
КПД%
|
91
|
90
|
89
|
86
|
84
|
83
|
78
|
73
|
71
|
64
|
61
|
55
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1200
|
433
|
395
|
||||||||||
|
Выходной вал
|
12150
|
8660
|
8291
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
94
|
|||||||||||||
|
Масса, кг не более
|
120
|
|||||||||||||
технические характеристики даны при Кэ=1
|

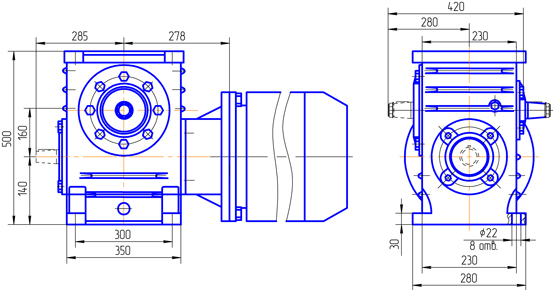

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

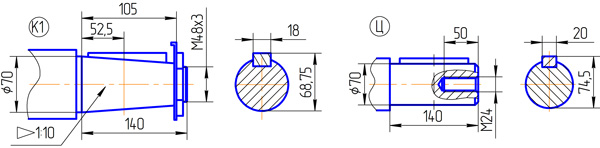

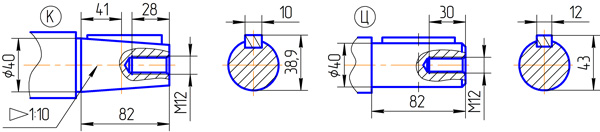

Вариант исполнения конца тихоходного вала
|
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) | Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 1МЧ-160А
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 27315 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 7516А | 27365-87 | 2 |
| Вал полый | 2007118 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1МЧ-160А
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 61,62,63,66 |
1.1-50х70-3 | 2 4 |
| Вал тихоходный | 51,52,61,62 53,63 |
1.1-80х105-3 | 2 4 |
| Вал полый | 56,66 | 1.1-80х105-3 | 4 |
