Мотор-редуктор червячный одноступенчатый 1МЧ-180
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|||
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1960
|
1860
|
1770
|
2290
|
1960
|
1960
|
2560
|
2180
|
1580
|
1860
|
1580
|
|||
|
Подводимая расчетная мощность, кВт
|
40,9
|
31,4
|
24,9
|
25,3
|
18,1
|
14,8
|
15,2
|
11,2
|
6,9
|
5,9
|
4,4
|
|||
|
КПД%
|
94
|
93
|
91
|
89
|
87
|
87
|
84
|
80
|
76
|
78
|
71
|
|||
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1650
|
||||||||||||
|
Выходной вал
|
12000
|
|||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
210
|
|||||||||||||
технические характеристики даны при Кэ=1
|

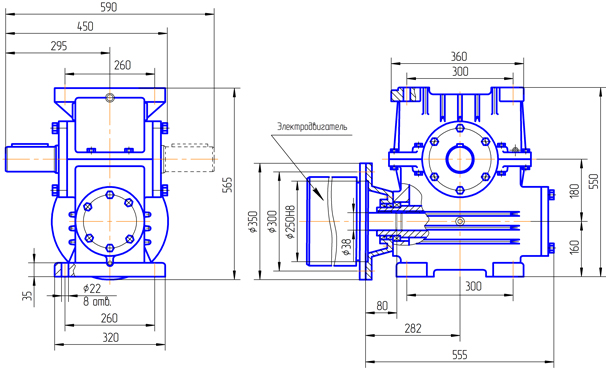

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

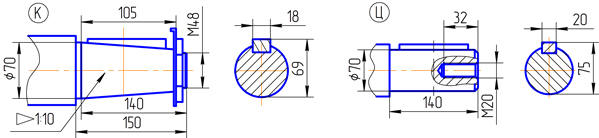

Вариант исполнения конца тихоходного вала |
|
|
К,Ц - обозначения при заказе
|
|
|
|
Обозначение подшипников редуктора 1МЧ-180
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 27315 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 7516А | 27365-87 | 2 |
| Вал полый | 2007118 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1МЧ-180
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-60х85-3 | 2 |
| Вал тихоходный | 51,52 53 |
1.1-80х105-3 | 2 4 |
| Вал полый | 56 | 1.1-80х105-3 | 4 |
Объём масла заливаемого в редуктор 1Ч-180 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч-180, 1МЧ-180 | 0,8 | 0,6 | 1,0 | 1,0 | 1,05 | 1,05 |
