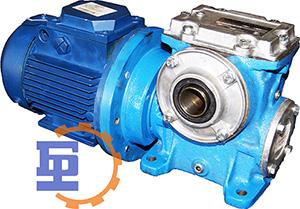

Мотор-редуктор червячный одноступенчатый 1МЧ-63А
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
149
|
122
|
122
|
149
|
130
|
122
|
186
|
158
|
130
|
104
|
98
|
84
|
80
|
|
|
Подводимая расчетная мощность, кВт
|
3,3
|
2,4
|
1,8
|
1,7
|
1,3
|
1,0
|
1,3
|
0,9
|
0,7
|
0,4
|
0,3
|
0,27
|
0,24
|
|
|
КПД%
|
90
|
89
|
88
|
86
|
84
|
80
|
76
|
75
|
69
|
64
|
60
|
54
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340
|
114
|
106
|
||||||||||
|
Выходной вал
|
3200
|
2291
|
2236
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
16
|
|||||||||||||
технические характеристики даны при Кэ=1
|

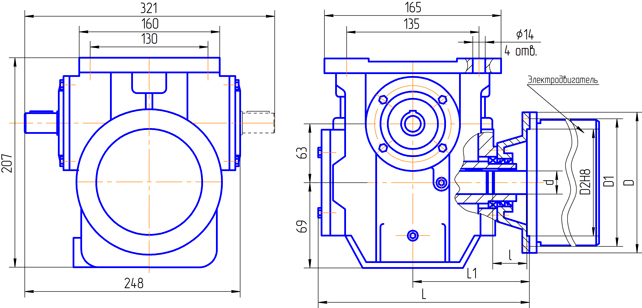

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

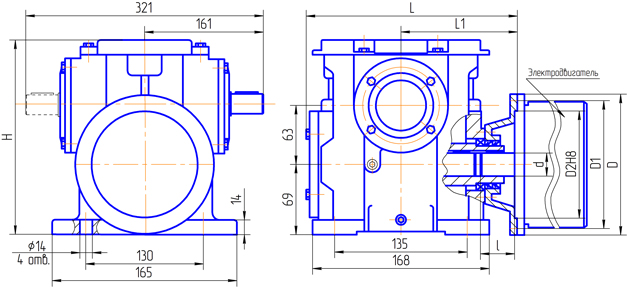

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

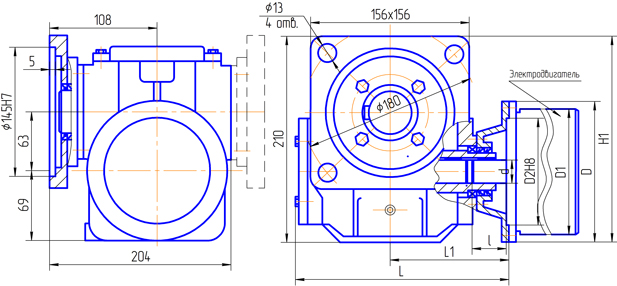

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 1
|
|
|

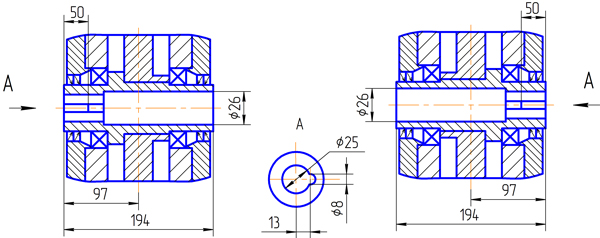

Вариант исполнения конца тихоходного вала
|
|
|
Ц - обозначения при заказе
|
|
|
|
|
|
(по согласованию с заказчиком слева)
|
(по согласованию с заказчиком справа)
|
|
Вариант сборки 56 Шп (шпон. паз в середине)
|
|
|
Эл. двигатель/размер
|
d,мм
|
l,мм
|
D,мм
|
D1,мм
|
D2,мм
|
L,мм
|
L1,мм
|
H,мм
|
H1,мм
|
|
Для АИР-63
|
14
|
30 | 160 | 130 | 110 | 203,5 | 108 | 218 | 221 |
|
Для АИР-71
|
19
|
40
|
200
|
165
|
130
|
225
|
130
|
238
|
241
|
|
Для АИР-80
|
22
|
50
|
200
|
165
|
130
|
225,5
|
130
|
238
|
241
|
Обозначение подшипников редуктора 1МЧ-63A
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 7207 27306 |
27365-87 ТУ37.006.162-89 |
1 1 |
| Вал тихоходный | 308 | 8338-75 | 2 |
| Вал полый | 308 | 8338-75 | 2 |
Обозначение манжет редуктора 1МЧ-63A
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-35х58-3 | 2 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
| Вал полый | 56 | 1.1-38х58-3 | 4 |
Объём масла заливаемого в редуктор 1Ч-63A (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч-63A, 1МЧ-63A | 0,55 | 0,5 | 0,85 | 0,85 | 0,9 | 0,9 |
