Мотор-редуктор червячный одноступенчатый 5МЧ-80
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
290
|
260
|
270
|
300
|
270
|
270
|
360
|
270
|
285
|
260
|
240
|
200
|
190
|
|
|
Подводимая расчетная мощность, кВт
|
6,0
|
4,3
|
3,6
|
3,3
|
2,4
|
2,0
|
2,2
|
1,4
|
1,2
|
1,0
|
0,7
|
0,63
|
0,57
|
|
|
КПД%
|
91
|
90
|
89
|
86
|
84
|
83
|
78
|
73
|
71
|
64
|
61
|
55
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
500
|
176
|
163
|
||||||||||
|
Выходной вал
|
4200
|
3535
|
3446
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
85
|
|||||||||||||
|
Масса, кг не более
|
30
|
|||||||||||||
технические характеристики даны при Кэ=1
|

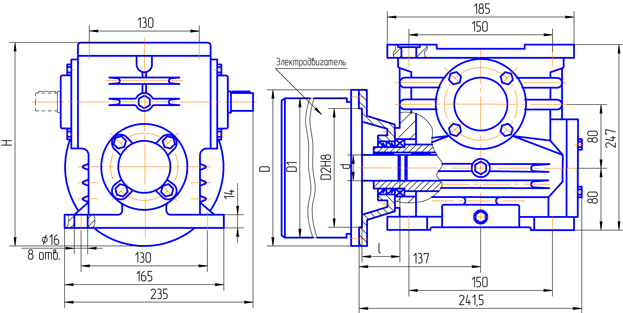

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 2(1), вариант расположения червячной пары 1

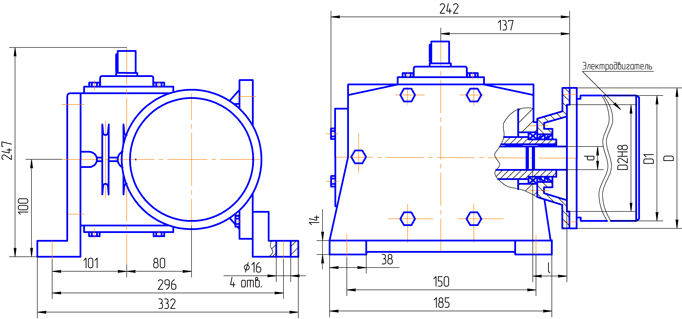

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)
Вариант сборки 52(возможны все варианты сборок), вариант крепления 2(1), вариант расположения червячной пары 1, исполнение с вентилятором
Вариант исполнения конца тихоходного вала |
|
|
К,Ц - обозначения при заказе
|
|
|
|
|

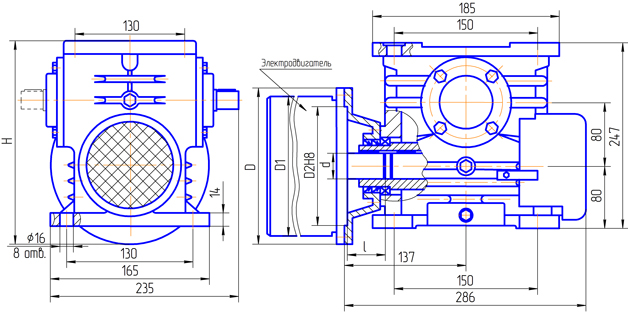

| Вариант сборки 56 (по согласованию с заказчиком слева) | Вариант сборки 56Шп (по согласованию с заказчиком справа) |
|
Эл. двигатель/размер
|
d,мм
|
l,мм
|
D,мм
|
D1,мм
|
D2,мм
|
H,мм
|
|
Для АИР-71
|
19
|
40 | 200 | 165 | 130 | 267 |
|
Для АИР-80
|
22
|
50
|
200
|
165
|
130
|
267
|
|
Для АИР-90
|
24
|
50
|
250
|
215
|
180
|
292
|
Обозначение подшипников редуктора 5МЧ-80
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 7207 27306 |
27365-87 ТУ37.006.162-89 |
1 1 |
| Вал тихоходный | 308 | 8338-75 | 2 |
| Вал полый | 7210 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5МЧ-80
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-35х58-3 | 2 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
| Вал полый | 56 | 1.1-50х70-3 | 4 |
Объём масла заливаемого в редуктор 5Ч-80 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 5Ч-80, 5МЧ-80 | 0,8 | 0,6 | 1,0 | 1,0 | 1,05 | 1,05 |
