Мотор-редуктор червячный одноступенчатый 5МЧ-80М
- Описание
- Характеристики
Механизм защиты позволяет ограничивать величину крутящего момента на выходном валу в пределах (0,6...1,0) Тном. При превышении заданной величины нагрузки механизм ограничения отключает электродвигатель, что в свою очередь позволяет исключить поломки механизмов, агрегатов и привода в целом.
Назначение механизма ограничения крутящего момента
Механизм ограничения крутящего момента служит для регулирования крутящего момент выходного вала в заданных пределах. Механизм ограничения крутящего момента функционирует только при правом вращениии двигателя см. черчеж (по стрелке).

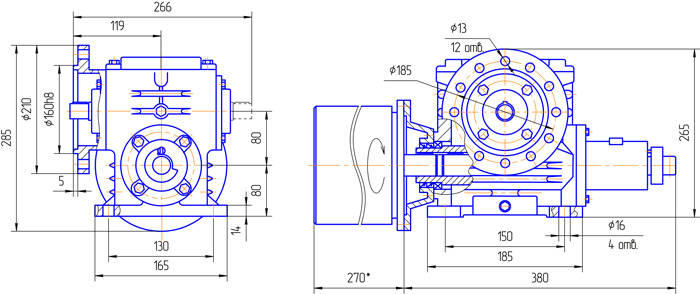

Вариант сборки 61 вариант крепления 4Ф1(с опрным фланцем), вариант расположения червячной пары 1

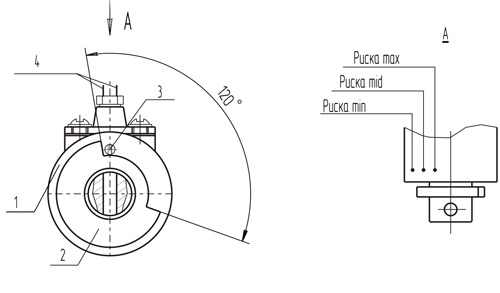

Механизм ограничения крутящего момента:
- 1 _ корпус механизма ограничения;
- 2 _ регулировочный сектор;
- 3 _ упор;
- 4 _ провода от микровыключателя КМ_1;
Регулирование крутящего момента.
1. Диапазон регулирования крутящих моментов задаётся потребителем по техническому заданию в пределах паспортных данных на мотор_редуктор.
2. Увеличение или уменьшение крутящего момента, проивзодится поворотом регулировочного сектора поз. 2 до совмещения красной метки на секторе с риской на корпусе механизма ограничения поз. 1

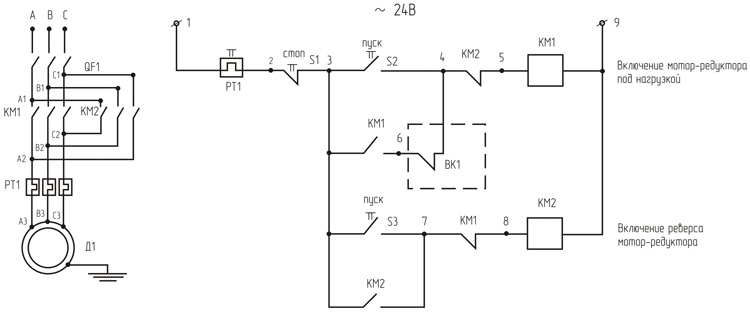

Схема включения микровыключателя в общую цепь
| Обозначение | Наименование, тип | Количество | Примечание |
| QF1 | Выключатель автоматический тип ВА 101_3 | 1 | In=6A |
| BK1 | Микровыключатель конечный тип | 1 | КМ1_1 |
|
PT1 |
Реле тепловое | 1 | РТЛ_1008 |
| KM1, KM2, S1, S2, S3 | Пускатель электромагнитный ревресивный с пусковыми кнопками с тепловым реле в корпусе тип ПМЛ 1631 Б | 1 | Uk=~24B |
| Д1 | Электродвигатель трёхфазный асинхронный АИР_80 | 1 |
N=1,1 кВт n=1000 об/мин |
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
290
|
260
|
270
|
300
|
270
|
270
|
360
|
270
|
285
|
260
|
240
|
200
|
190
|
|
|
Подводимая расчетная мощность, кВт
|
6,0
|
4,3
|
3,6
|
3,3
|
2,4
|
2,0
|
2,2
|
1,4
|
1,2
|
1,0
|
0,7
|
0,63
|
0,57
|
|
|
КПД%
|
91
|
90
|
89
|
86
|
84
|
83
|
78
|
73
|
71
|
64
|
61
|
55
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
500
|
176
|
163
|
||||||||||
|
Выходной вал
|
4200
|
3535
|
3446
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
85
|
|||||||||||||
|
Масса, кг не более
|
30
|
|||||||||||||
технические характеристики даны при Кэ=1
