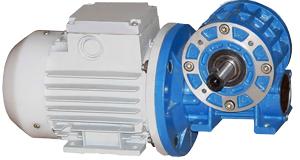

Мотор-редуктор червячный одноступенчатый МЧ-40
*Примечание: по конструктивным размерам мотор-редуктор мч-40 может максимально комплектоваться только электровдигателем 0,18 кВт 1500 об/мин
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
20
|
22
|
24
|
24
|
20
|
28
|
24
|
21
|
16
|
|
|
Подводимая расчетная мощность, кВт
|
0,43*
|
0,4*
|
0,3*
|
0,24*
|
0,17
|
0,21*
|
0,14
|
0,11
|
0,07
|
|
|
КПД%
|
88
|
87
|
82
|
78
|
74
|
70
|
65
|
60
|
56
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
90
|
||||||||
|
Выходной вал
|
1300
|
|||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||
|
Масса, кг не более
|
3,5
|
|||||||||
технические характеристики даны при Кэ=1
|

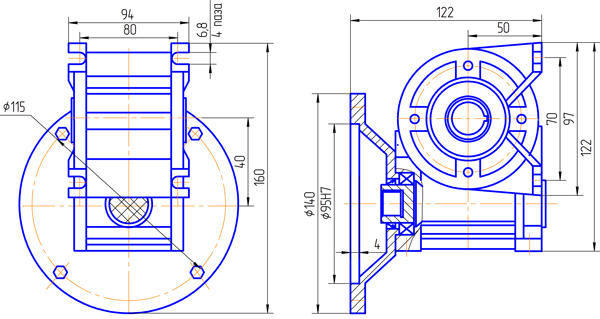

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(3,4), вариант расположения червячной пары 1

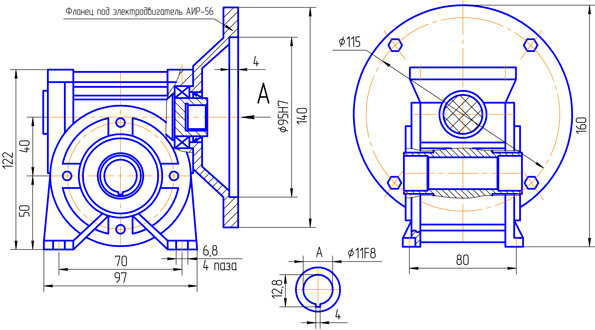

Вариант сборки 56(возможны все варианты сборок), вариант крепления 2, вариант расположения червячной пары 2 (червяк над колесом)

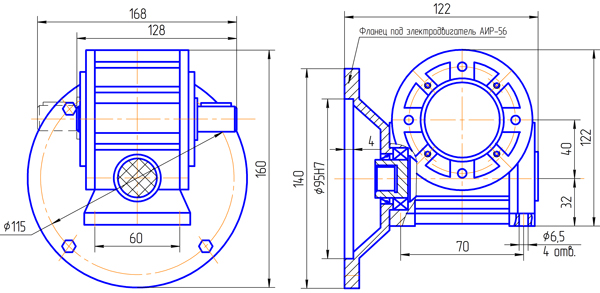

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 1
|
|
|
Вариант исполнения конца тихоходного вала
|
|
|
Ц - обозначения при заказе
|
|
|
Вариант сборки 56 |
|
|
По заявке заказчика редукторы 56 и 66 сборок могут комплектоваться валами:
ВНИМАНИЕ! Исполнение 1, 2 изготавливаются по спец. заказу. |
|
Обозначение подшипников редуктора МЧ-40
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 203 105 |
831-75 | 1 1 |
| Вал тихоходный | 106 | 831-75 | 2 |
Обозначение манжет редуктора МЧ-40
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-25х35-3 | 1 |
| 61,62,63,66 | 1.1-25х35-3 1.1-17х32-3 |
1 1 |
|
| Вал тихоходный | 51,52,53,56 | 1.1-30х40-3 | 2 |
| 61,62,63,66 | 1.1-30х40-3 | 2 |
Объём масла заливаемого в редуктор Ч-40 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Ч-40, МЧ-40 | 0,03 | 0,03 | 0,07 | 0,07 | 0,075 | 0,075 |
