Мотор-редуктор цилиндрическо червячный 5МЦЧ-80
- Характеристики
- Варианты сборки
|
Передаточное число, ном.
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
|
|
Частота вращения входного вала, об/мин
|
Входной вал
|
1500
|
|||||||||||
|
Выходной вал
|
120
|
93,75
|
75
|
60
|
47,6
|
37,5
|
30
|
23,8
|
18,7
|
15
|
12
|
9,3
|
|
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
290
|
290
|
310
|
320
|
290
|
300
|
320
|
310
|
350
|
350
|
250
|
270
|
|
|
Подводимая расчетная мощность, кВт
|
3,9
|
3,2
|
2,8
|
2,4
|
1,7
|
1,4
|
1,2
|
1,01
|
0,94
|
0,74
|
0,43
|
0,38
|
|
|
КПД%
|
89
|
88
|
87
|
84
|
82
|
81
|
76
|
71
|
69
|
62
|
59
|
53
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
600
|
|||||||||||
|
Выходной вал
|
4200
|
||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
||||||||||||
|
Масса, кг не более
|
-
|
||||||||||||
технические характеристики даны при Кэ=1
|

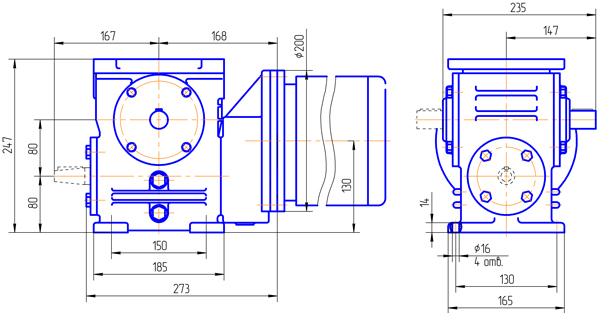

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1
Вариант исполнения конца тихоходного вала
|
|
|
Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56
|
Вариант сборки 56Шп
|
