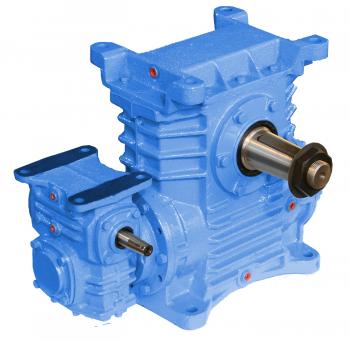

Редуктор червячный двухступенчатый 1Ч2-160/80
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1800
|
2465
|
2090
|
2140
|
2190
|
2200
|
2480
|
2500
|
2610
|
2610
|
2760
|
2800
|
2895
|
2500
|
2570
|
2570
|
1690
|
|
|
Подводимая расчетная мощность, кВт
|
3,7
|
4,2
|
3,0
|
2,6
|
2,2
|
1,76
|
1,7
|
1,48
|
1,2
|
1,04
|
0,9
|
0,8
|
0,7
|
0,5
|
0,41
|
0,35
|
0,2
|
|
|
КПД%
|
73
|
70
|
66
|
63
|
61
|
62
|
55
|
53
|
51
|
49
|
46
|
44
|
41
|
49
|
38
|
36
|
34
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
520
|
||||||||||||||||
|
Выходной вал
|
15800
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
83
|
|||||||||||||||||
|
Масса, кг не более
|
150
|
|||||||||||||||||
|

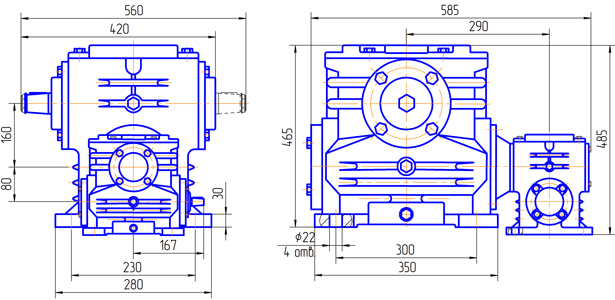

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

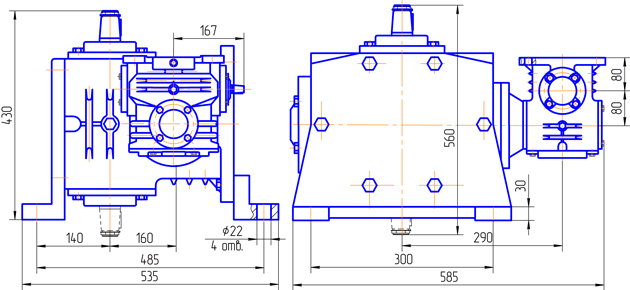

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

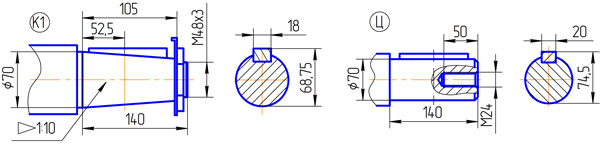

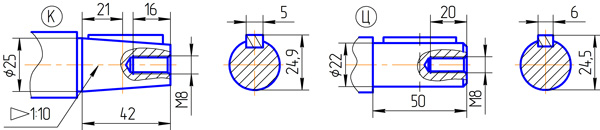

Вариант исполнения конца тихоходного вала
|
|
|
К,Ц — обозначения при заказе
|
|
|
|
|

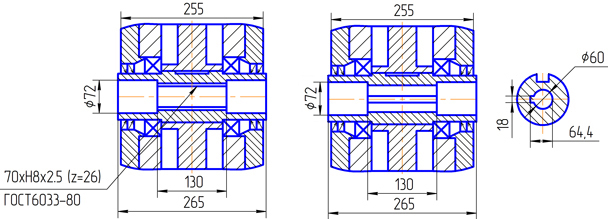

| Вариант сборки 56 (по согласованию с заказчиком слева) |
Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 1Ч2-160/80
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 5Ч-80 | Вал быстроходный | 56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 56 | 7210 | ТУ37.006.162-89 | 2 | |
| 2 ступень редуктор 1Ч-160 | Вал быстроходный | 51,52,53,56 | 27315 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 7516А | 27365-87 | 2 | |
| Вал полый | 56 | 2007118 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1Ч2-160/80
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 5Ч-80 | Вал быстроходный | 51,52,53,56 | 1.1-25х42-3 | 2 |
| Вал тихоходный | 51,52,53,56 | 1.1-50х70-3 | 2 | |
| 2 ступень редуктор 1Ч-160 | Вал тихоходный | 51,52 53 |
1.1-80х105-3 | 2 4 |
| Вал полый | 56 | 1.1-80х105-3 | 4 |
Объём масла заливаемого в редуктор 1Ч2-160/80 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч2-160/80, 1МЧ2-160/80 | ||||||
