Редуктор червячный двухступенчатый 1Ч2-250/125А
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600 |
2000
|
2500
|
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
7445 | 8700 | 7350 | 7500 | 7960 |
10640
|
11390
|
11960 |
12410
|
8200 |
10590
|
9250 | 9170 |
10130
|
10280 | 8200 | 7095 | |
|
Подводимая расчетная мощность, кВт
|
14,1
|
13,3
|
8,9
|
7,4
|
6,3
|
0,7
|
6,0
|
5,1
|
4,3
|
2,3
|
2,5
|
1,8
|
1,4
|
1,3
|
1,1
|
0,8
|
0,5
|
|
|
КПД%
|
83
|
82
|
81
|
80
|
79
|
76
|
75
|
73
|
72
|
70
|
66
|
65
|
62
|
61
|
58
|
57
|
55
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
950
|
||||||||||||||||
|
Выходной вал
|
16000
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
|||||||||||||||||
|
Масса, кг не более
|
-
|
|||||||||||||||||
технические характеристики даны при Кэ=1
|

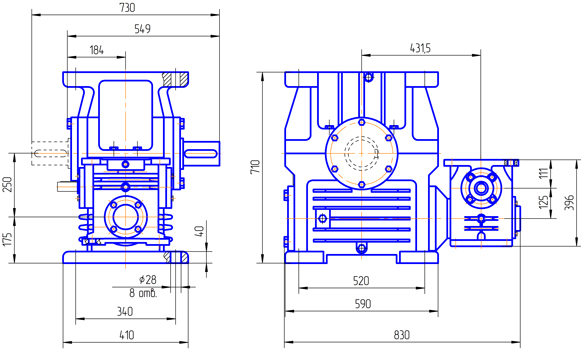

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 7

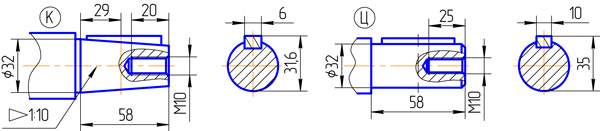

Вариант исполнения конца тихоходного вала
|
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56 (шлицевое соединение)
|
Вариант сборки 56Шп (шпоночное соединение)
|
Обозначение подшипников редуктора 1Ч2-250/125А
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 1Ч-125А | Вал быстроходный | 56 | 105 203 |
8338-75 | 1 1 |
| Вал тихоходный | 56 | 106 | 8338-75 | 2 | |
| 2 ступень редуктор 1Ч-250 | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 308 | 8338-75 | 2 | |
| Вал полый | 56 | 7210 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1Ч2-250/125А
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 1Ч-125А | Вал быстроходный | 56 | 1.1-25х35-3 | 1 |
| Вал тихоходный | 56 | 1.1-30х40-3 | 2 | |
| 2 ступень редуктор 1Ч-250 | Вал быстроходный | 51,52,53,56 | 1.1-25х42-3 | 4 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
|
| Вал полый | 56 | 1.1-50х70-3 | 4 |
Объём масла заливаемого в редуктор 1Ч2-250/125А (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч2-250/125А, 1МЧ2-250/125А | ||||||
