Редуктор червячный двухступенчатый 2Ч2-80/40

Оставить заявку

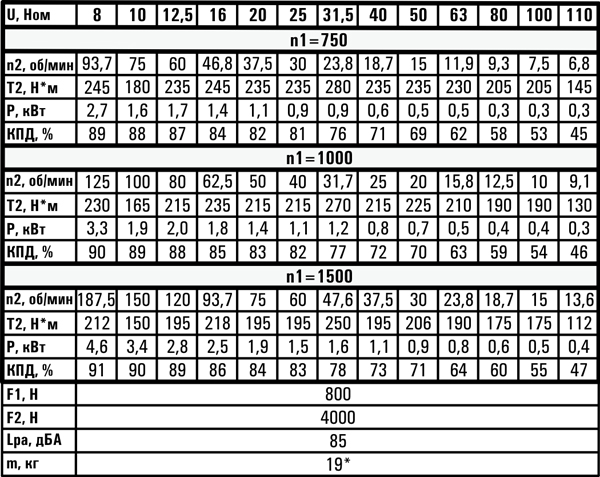

  • Характеристики
  • Варианты сборки
  • Комплектующие
  • Объем заливаемого масла

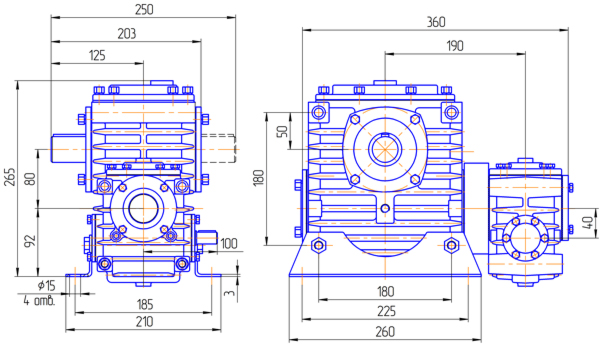

Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2 ступени (тихоходной) 1
вариант расположения червячной пары 1 ступени (быстроходной) 5

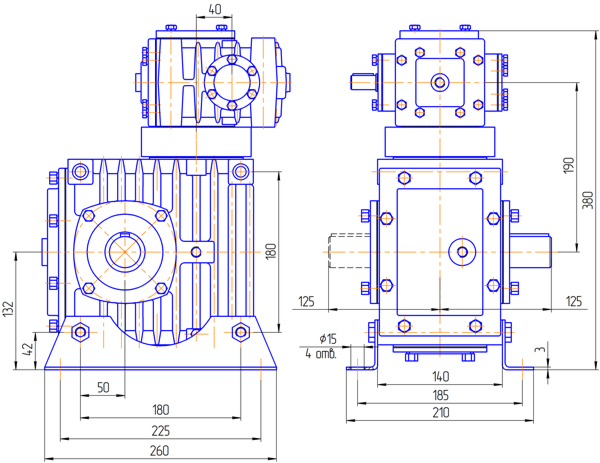

Вариант сборки 52(51,53,56), вариант крепления 5,
вариант расположения червячной пары 2 ступени (тихоходной) 5
вариант расположения червячной пары 1 ступени (быстроходной) 4

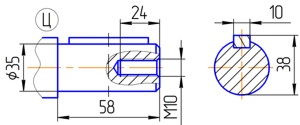

Вариант исполнения конца тихоходного вала

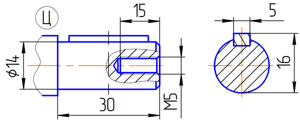

Вариант исполнения конца быстроходного вала

К,Ц — обозначения при заказе

Вариант сборки 56

Обозначение подшипников редуктора 2Ч2-80/40

№ Ступени Место установки подшипника Вариант сборки Применяемый подшипник ГОСТ Количество
1 ступень редуктор Ч-40 Вал быстроходный 56 105
203
8338-75 1
1
Вал тихоходный 56 106 8338-75 2
2 ступень редуктор 2Ч-80 Вал быстроходный 51,52,53,56 27306 ТУ37.006.162-89 2
Вал тихоходный 51,52,53 308 8338-75 2
Вал полый 56 7210 ТУ37.006.162-89 2

Обозначение манжет редуктора 2Ч2-80/40

№ Ступени Место установки манжеты Вариант сборки Применяемые манжеты Количество
1 ступень редуктор Ч-40 Вал быстроходный 56 1.1-25х35-3 1
Вал тихоходный 56 1.1-30х40-3 2
2 ступень редуктор 2Ч-80 Вал быстроходный 51,52,53,56 1.1-25х42-3 4
Вал тихоходный 51,52
53
1.1-38х58-3 2
4
Вал полый 56 1.1-50х70-3 4

Объём масла заливаемого в редуктор 2Ч2-80/40 (Лукойл ТМ-5)

Обозначение редуктора Вариант расположения червячной пары в пространстве
1 2 3 4 5 6
2Ч2-80/40, 2МЧ2-80/40
