Редуктор червячный двухступенчатый 5Ч2-100
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
790
|
|||||||||||||||||
|
Подводимая расчетная мощность, кВт
|
1,6
|
1,6
|
1,2
|
1,0
|
0,8
|
0,7
|
0,55
|
0,55
|
0,4
|
0,4
|
0,3
|
0,25
|
0,2
|
0,2
|
0,14 |
0,19
|
0,1
|
|
|
КПД%
|
76
|
71
|
65
|
63
|
62
|
57
|
52
|
50
|
45
|
43
|
41
|
38
|
33
|
28
|
23
|
20
|
18
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
190
|
||||||||||||||||
|
Выходной вал
|
5700
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
85
|
|||||||||||||||||
|
Масса, кг не более
|
68
|
|||||||||||||||||
|

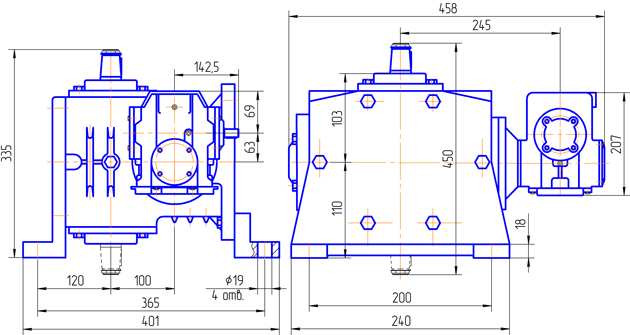

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 7

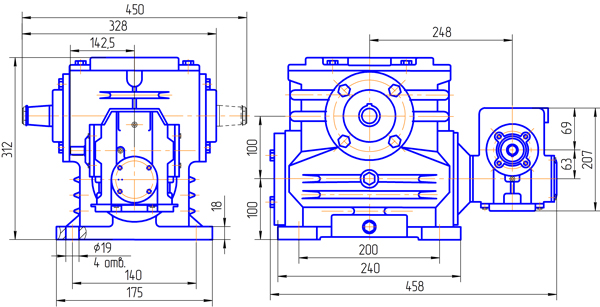

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4
Вариант исполнения конца тихоходного вала
|
|
|
К,Ц — обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) |
Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 5Ч2-100/63А
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 308 | 8338-75 | 2 | |
| 2 ступень редуктор 5Ч-100 | Вал быстроходный | 51,52,53,56 | 7210 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 7212 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5Ч2-100/63А
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 1.1-20х40-3 | 2 |
| Вал тихоходный | 51,52 | 1.1-38х48-3 | 1 | |
| 2 ступень редуктор 5Ч-100 | Вал быстроходный | 51,52,53,56 | 1.1-38х58-3 | 4 |
| Вал тихоходный | 51,52 53 |
1.1-60х85-3 | 2 4 |
Объём масла заливаемого в редуктор 5Ч2-100/63А (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 5Ч2-100/63А, 5МЧ2-100/63А | ||||||
