Редуктор червячный двухступенчатый 5Ч2-80/40
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
355
|
|||||||||||||||||
|
Подводимая расчетная мощность, кВт
|
0,74
|
0,63
|
0,5
|
0,44
|
0,37
|
0,32
|
0,25
|
0,22
|
0,2
|
0,18
|
0,15 |
0,14
|
0,13 |
0,11
|
0,11 |
0,09
|
0,08 | |
|
КПД%
|
72
|
68
|
64
|
61
|
58
|
55
|
53
|
50
|
42
|
38
|
35
|
32
|
28
|
25
|
20
|
18
|
16
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
130
|
||||||||||||||||
|
Выходной вал
|
4000
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
38
|
|||||||||||||||||
|

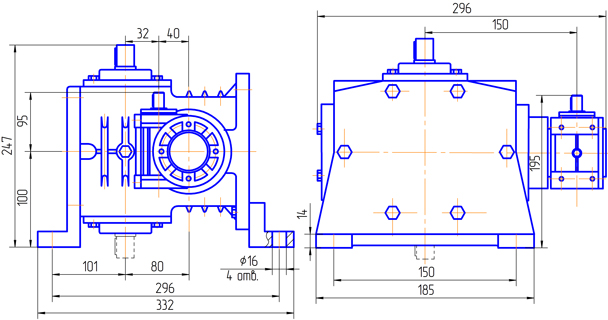

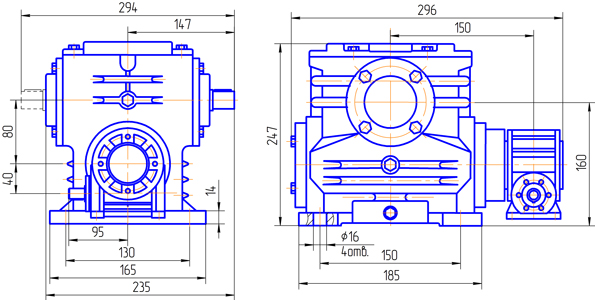

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

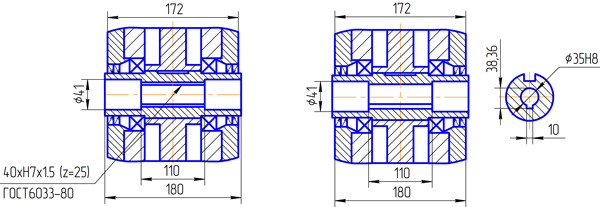

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1
|
|
|

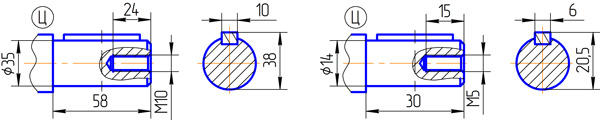

Вариант исполнения конца тихоходного вала
|
Вариант исполнения конца быстроходного вала
|
|
Ц — обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) |
Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 5Ч2-80/40
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор Ч-40 | Вал быстроходный | 56 | 105 203 |
8338-75 | 1 1 |
| Вал тихоходный | 56 | 106 | 8338-75 | 2 | |
| 2 ступень редуктор 5Ч-80 | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 308 | 8338-75 | 2 | |
| Вал полый | 56 | 7210 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5Ч2-80/40
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор Ч-40 | Вал быстроходный | 56 | 1.1-25х35-3 | 1 |
| Вал тихоходный | 56 | 1.1-30х40-3 | 2 | |
| 2 ступень редуктор 5Ч-80 | Вал быстроходный | 51,52,53,56 | 1.1-25х42-3 | 4 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
|
| Вал полый | 56 | 1.1-50х70-3 | 4 |
Объём масла заливаемого в редуктор 5Ч2-80/40 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 5Ч2-80/40, 5МЧ2-80/40 | ||||||
