Редуктор червячный двухступенчатый 1Ч2-63А/40
- Характеристики
- Варианты сборки
- Комплектующие
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
150
|
180
|
||||||||||||||||
|
Подводимая расчетная мощность, кВт
|
0,3
|
0,25
|
0,25
|
0,26
|
0,2
|
0,17
|
0,13
|
0,11
|
0,09
|
0,08
|
0,06 |
0,05
|
0,05 |
0,04
|
0,03 |
0,02
|
0,02 | |
|
КПД%
|
84
|
71
|
57
|
53
|
51
|
50
|
51
|
48
|
49
|
45
|
44
|
43
|
40
|
38
|
36
|
34
|
30
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
100
|
||||||||||||||||
|
Выходной вал
|
2800
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
25
|
|||||||||||||||||
технические характеристики даны при Кэ=1
|

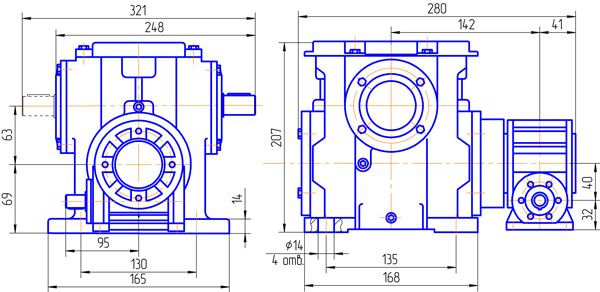

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

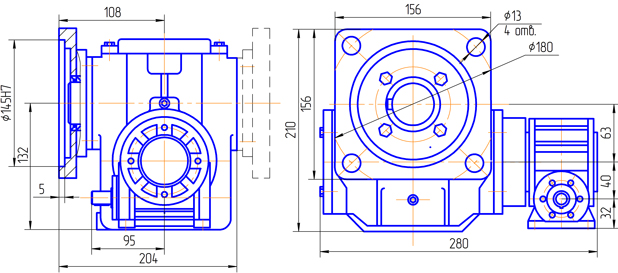

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1
|
|
|

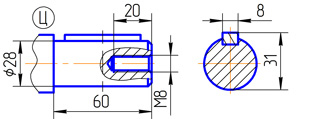

Вариант исполнения конца тихоходного вала
|
Вариант исполнения конца быстроходного вала
|
|
Ц_обозначения при заказе
|
|
|
Вариант сборки 56 Шп (шпон. паз в середине) |
|
Обозначение подшипников редуктора 1Ч2-63A/40
| № Ступени | Место установки подшипника | Вариант сборки | Применяемый подшипник | ГОСТ | Количество |
| 1 ступень редуктор Ч-40 | Вал быстроходный | 56 | 105 203 |
8338-75 | 1 1 |
| Вал тихоходный | 56 | 106 | 8338-75 | 2 | |
| 2 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 51,52,53 | 308 | 8338-75 | 2 | |
| Вал полый | 56 | 308 | 8338-75 | 2 |
Обозначение манжет редуктора 1Ч2-63A/40
| № Ступени | Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| 1 ступень редуктор Ч-40 | Вал быстроходный | 56 | 1.1-25х35-3 | 1 |
| Вал тихоходный | 56 | 1.1-30х40-3 | 2 | |
| 2 ступень редуктор 1Ч-63А | Вал быстроходный | 51,52,53,56 | 1.1-20х40-3 | 4 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
|
| Вал полый | 56 | 1.1-38х58-3 | 4 |
