Редуктор червячный одноступенчатый 1Ч-160
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
|
|
Частота вращения входного вала, об/мин
|
1500 |
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1860 |
1760 |
1670 |
2190 |
1860 |
1860 |
2460 |
2080 |
1860 |
1760 |
1480 |
1200 |
1100 |
|
|
Подводимая расчетная мощность, кВт
|
37,1 |
28,3 |
21,8 |
22,5 |
15,7 |
12,9 |
14,1 |
9,7 |
7,3 |
5,7 |
3,9 |
3,8 |
3,3 |
|
|
КПД%
|
91 |
90 |
89 |
86 |
84 |
83 |
78 |
73 |
71 |
64 |
61 |
55 |
47 |
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1200 |
433 |
395 |
||||||||||
|
Выходной вал
|
12150 |
8660 |
8291 |
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
94 |
|||||||||||||
|
Масса, кг не более
|
120 |
|||||||||||||
|

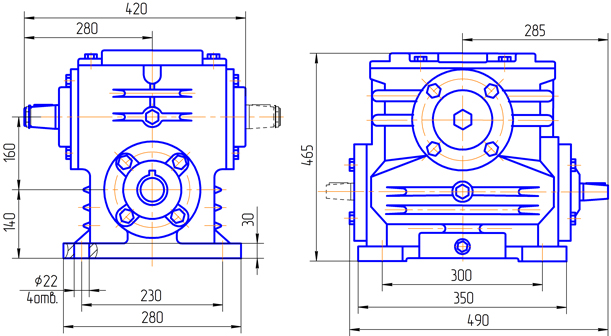

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

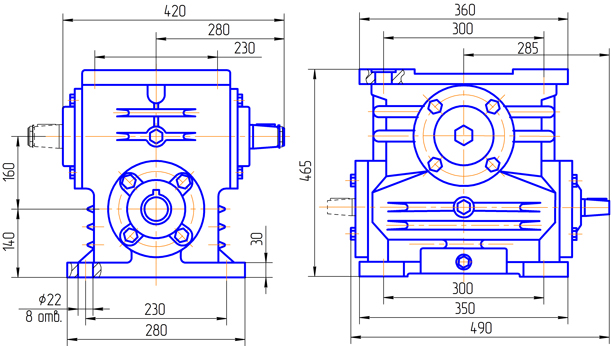

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

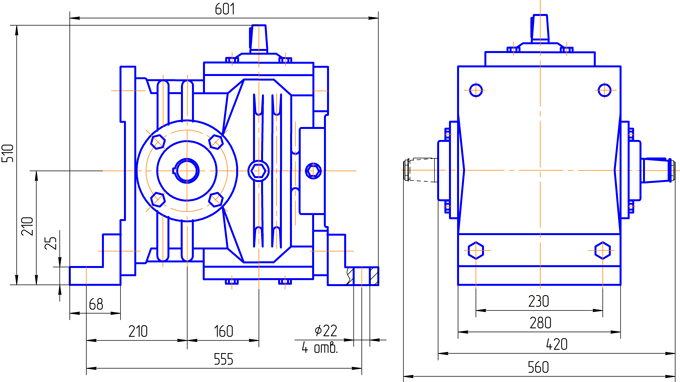

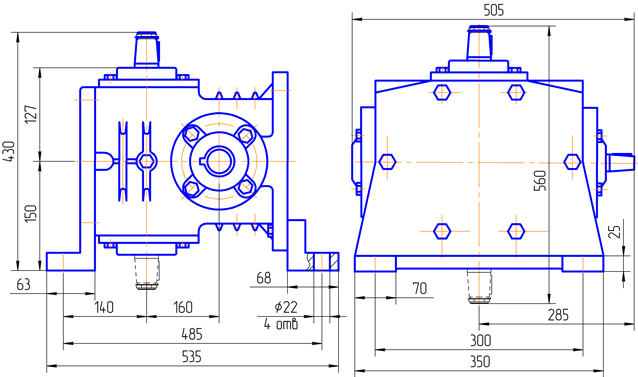

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)
Вариант сборки 52(возможны все варианты сборок), вариант крепления 5, вариант расположения червячной пары 5

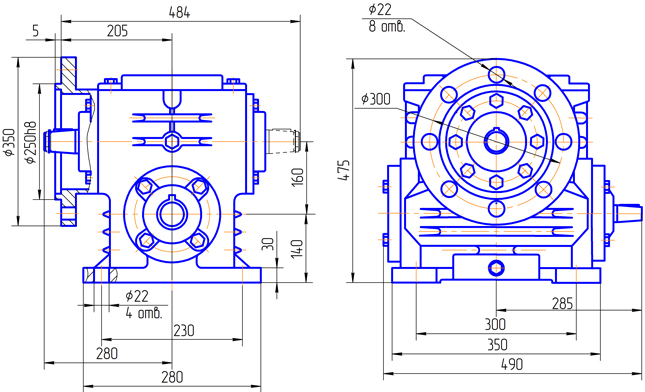

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, исполнение с опорным фланцем
Вариант исполнения конца тихоходного вала
|
|
|
К,Ц_обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 | Вариант сборки 56Шп |
|
(по согласованию с заказчиком слева)
|
(по согласованию с заказчиком справа)
|
Обозначение подшипников редуктора 1Ч-160
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 27315 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 7516А | 27365-87 | 2 |
| Вал полый | 2007118 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1Ч-160
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 61,62,63,66 |
1.1-50х70-3 | 2 4 |
| Вал тихоходный | 51,52,61,62 53,63 |
1.1-80х105-3 | 2 4 |
| Вал полый | 56,66 | 1.1-80х105-3 | 4 |
Объём масла заливаемого в редуктор 1Ч-160 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч-160, 1МЧ-160 | 4,65 | 3,5 | 6,05 | 6,05 | 6,95 | 6,95 |
