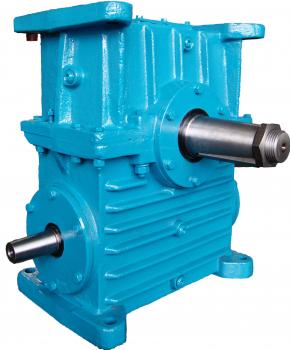

Редуктор червячный одноступенчатый 1Ч-250
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|||
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
2920
|
2825
|
2850
|
3330
|
3140
|
2825
|
4010
|
3620
|
3130
|
3175
|
3260
|
|||
|
Подводимая расчетная мощность, кВт
|
60,3
|
47,2
|
38,5
|
35,5
|
27,1
|
19,9
|
22,5
|
16,3
|
11,6
|
9,5
|
8,1
|
|||
|
КПД%
|
95
|
94
|
93
|
92
|
91
|
89
|
89
|
87
|
85
|
83
|
79
|
|||
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
2500
|
||||||||||||
|
Выходной вал
|
16000
|
|||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
210
|
|||||||||||||
|

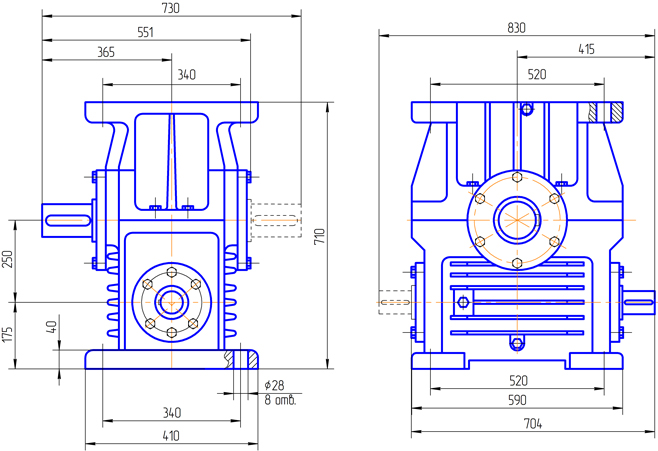

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 2(1), вариант расположения червячной пары 2

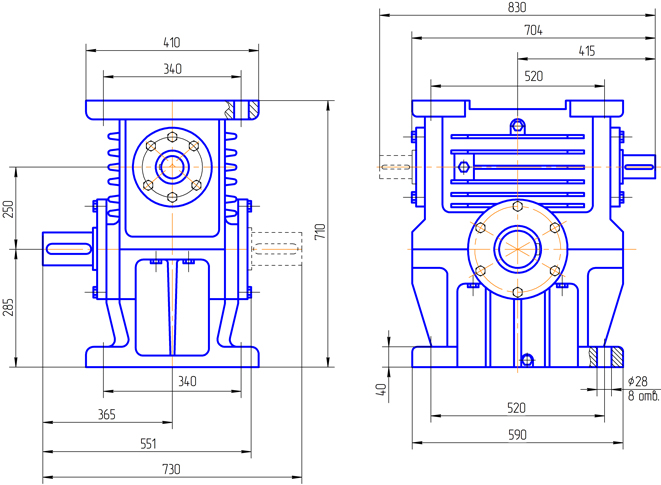

Вариант сборки 52(возможны все варианты сборок), вариант крепления 1(2), вариант расположения червячной пары 1
|
|
|
Вариант исполнения конца тихоходного вала
|
Вариант исполнения конца быстроходного вала
|
|
Ц — обозначения при заказе
|
|
 |
|
|
Вариант сборки 56
(по согласованию с заказчиком слева) |
Вариант сборки 56 Шп
(по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 1Ч-250
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 27306 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 308 | 8338-75 | 2 |
| Вал полый | 7210 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 1Ч-250
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-25х42-3 | 2 |
| Вал тихоходный | 51,52 53 |
1.1-38х58-3 | 2 4 |
| Вал полый | 56 | 1.1-50х70-3 | 4 |
Объём масла заливаемого в редуктор 1Ч-250 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1Ч-250, 1МЧ-250 | 0,8 | 0,6 | 1,0 | 1,0 | 1,05 | 1,05 |
