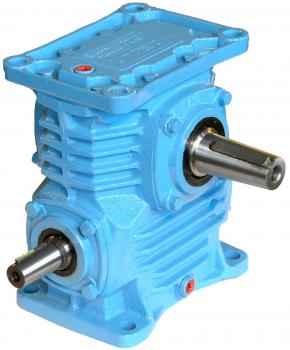

Редуктор червячный одноступенчатый 5Ч-100
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
540
|
525
|
540
|
540
|
525
|
525
|
577
|
540
|
540
|
440
|
420
|
400
|
380
|
|
|
Подводимая расчетная мощность, кВт
|
11,0
|
8,7
|
7,2
|
5,8
|
4,6
|
3,7
|
3,5
|
2,7
|
2,2
|
1,6
|
1,2
|
1,27
|
1,15
|
|
|
КПД%
|
92
|
91
|
90
|
88
|
86
|
85
|
79
|
75
|
74
|
66
|
65
|
56
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
650
|
250
|
232
|
||||||||||
|
Выходной вал
|
6000
|
5000
|
4873
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
89
|
|||||||||||||
|
Масса, кг не более
|
43
|
|||||||||||||
|

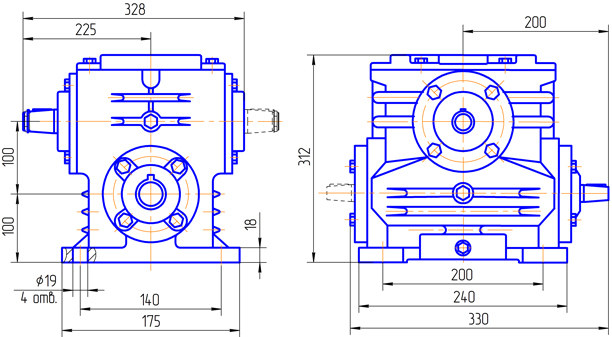

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

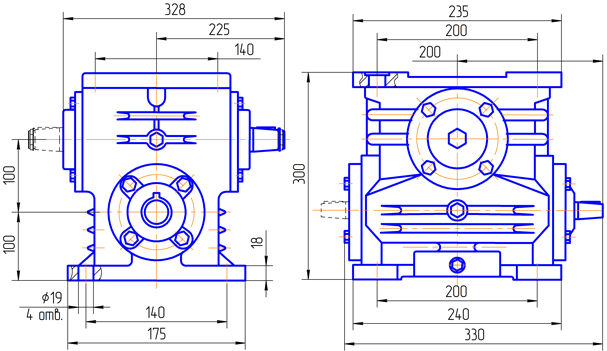

Вариант сборки 51(52,53,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

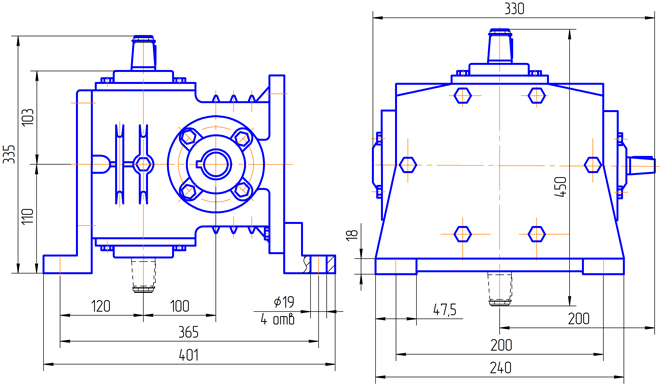

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)

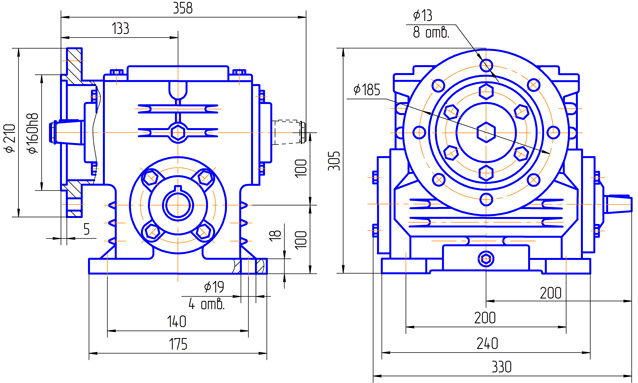

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, использование с опорным фланцем

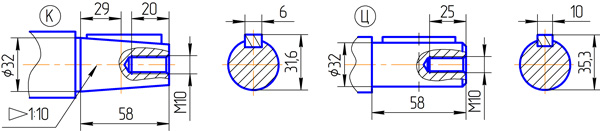

Вариант исполнения конца тихоходного вала
|
|
|
К,Ц — обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) |
Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 5Ч-100
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 7210 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 7212 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5Ч-100
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 61,62,63,66 |
1.1-38х58-3 | 2 4 |
| Вал тихоходный | 51,52 53,56 |
1.1-60х85-3 | 2 4 |
| 61,62 63,66 |
1.1-50х70-3 | 2 4 |
Объём масла заливаемого в редуктор 5Ч-100 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 5Ч-100, 5МЧ-100 | 1,5 | 1,3 | 1,75 | 1,75 | 1,95 | 1,95 |
