Редуктор червячный одноступенчатый 5Ч-125
- Характеристики
- Варианты сборки
- Комплектующие
- Объем заливаемого масла
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
925
|
900
|
900
|
950
|
925
|
875
|
1150
|
900
|
925
|
875
|
750
|
710
|
700
|
|
|
Подводимая расчетная мощность, кВт
|
18,6
|
14,6
|
11,9
|
10,1
|
7,9
|
6,2
|
6,8
|
4,3
|
3,7
|
2,9
|
2,1
|
2,2
|
2,1
|
|
|
КПД%
|
91
|
90
|
89
|
86
|
84
|
83
|
78
|
73
|
71
|
64
|
61
|
55
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
950
|
333
|
315
|
||||||||||
|
Выходной вал
|
8500
|
6661
|
6614
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
89
|
|||||||||||||
|
Масса, кг не более
|
73
|
|||||||||||||
|

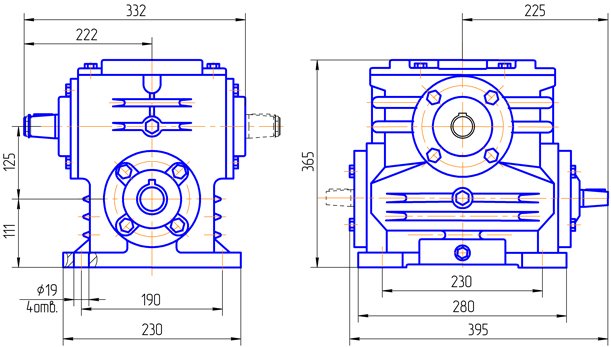

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

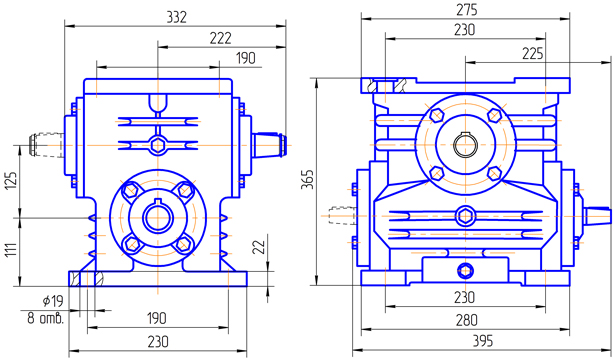

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

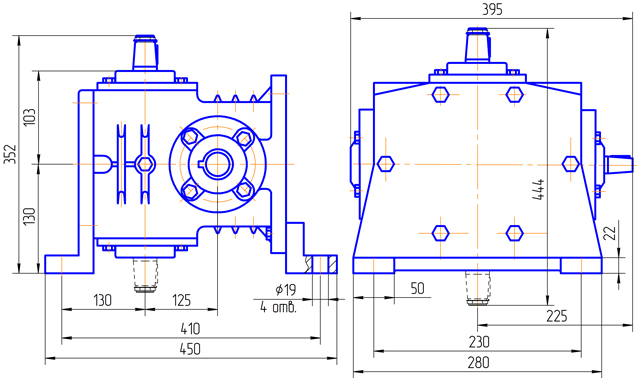

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)

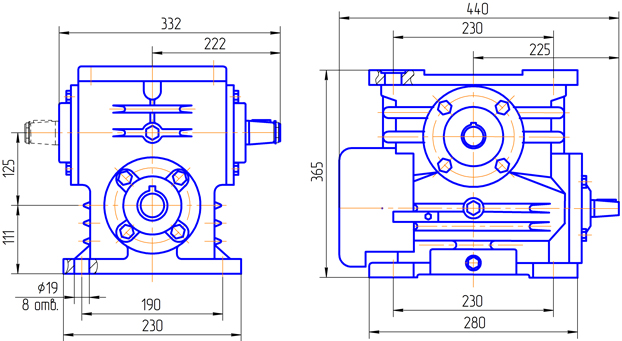

Вариант сборки 51(возможны все варианты сборок), вариант крепления 2, вариант расположения червячной пары 1, исполнение с вентилятором

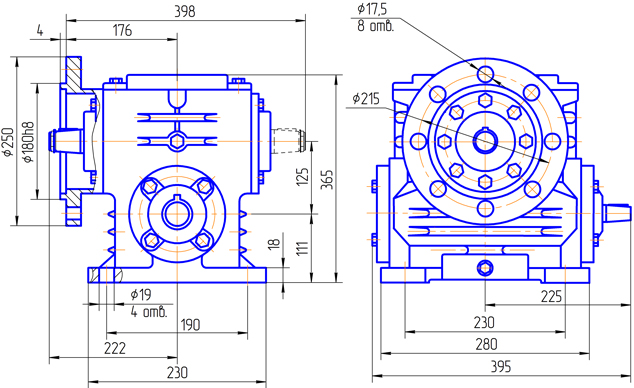

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, исполнение с опорным фланцем
Вариант исполнения конца тихоходного вала
|
|
|
К,Ц — обозначения при заказе
|
|
|
|
|
| Вариант сборки 56 (по согласованию с заказчиком слева) |
Вариант сборки 56Шп (по согласованию с заказчиком справа) |
Обозначение подшипников редуктора 5Ч-125
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 7310 | ТУ37.006.162-89 | 2 |
| Вал тихоходный | 7212 | ТУ37.006.162-89 | 2 |
| Вал полый | 2007114 | ТУ37.006.162-89 | 2 |
Обозначение манжет редуктора 5Ч-125
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 61,62,63,66 |
1.1-38х58-3 | 1 2 |
| Вал тихоходный | 51,52,61,62 53,63 |
1.1-60х85-3 | 2 4 |
| Вал полый | 56,66 | 1.1-60х90-3 | 4 |
Объём масла заливаемого в редуктор 5Ч-125 (Лукойл ТМ-5)
| Обозначение редуктора | Вариант расположения червячной пары в пространстве | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 5Ч-125, 5МЧ-125 | 3,2 | 5,8 | 5,5 | 5,8 | 5,8 | 5,8 |
