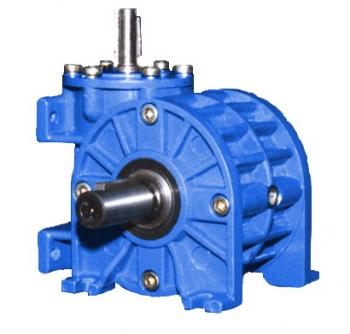

Редуктор червячный одноступенчатый Ч-40
- Характеристики
- Варианты сборки
- Комплектующие
Технические характеристики даны при Кэ=1
Характеристики
|
Передаточное число, ном.
|
8
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
20
|
22
|
24
|
24
|
20
|
28
|
24
|
21
|
16
|
|
|
Подводимая расчетная мощность, кВт
|
0,43
|
0,4
|
0,3
|
0,24
|
0,17
|
0,21
|
0,14
|
0,11
|
0,07
|
|
|
КПД%
|
88
|
87
|
82
|
78
|
74
|
70
|
65
|
60
|
56
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
90
|
||||||||
|
Выходной вал
|
1300
|
|||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||
|
Масса, кг не более
|
3,5
|
|||||||||
|

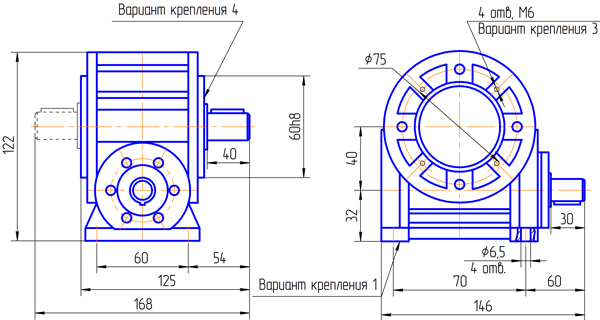

Вариант сборки 51(52,53), вариант крепления 1(3,4), вариант расположения червячной пары 1

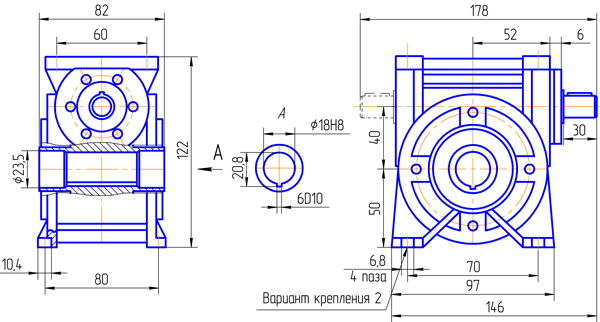

Вариант сборки 56(66), вариант крепления 2, вариант расположения червячной пары 2

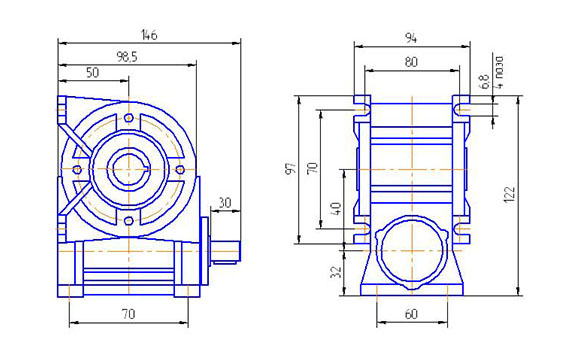

Вариант сборки 56, вариант крепления 6(5), вариант расположения червячной пары 1
|
|
|

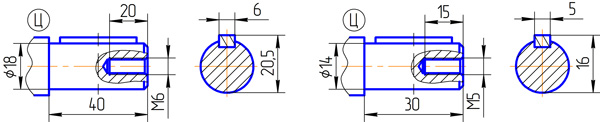

Вариант исполнения конца тихоходного вала
|
Вариант исполнения конца быстроходного вала
|
|
Ц-обозначения при заказе
|
|
|

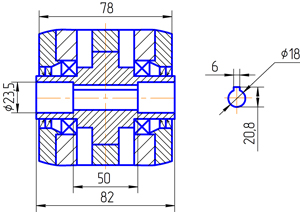

Вариант сборки 56 |
|
|

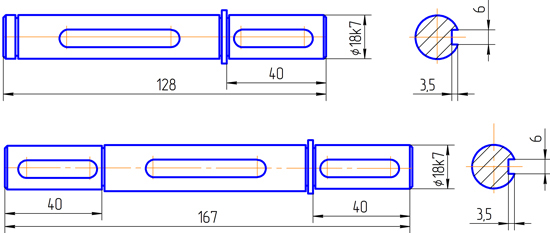

По заявке заказчика редукторы 56 и 66 сборок могут комплектоваться валами:
|
|
ВНИМАНИЕ! Исполнение 1, 2 изготавливаются по спец. заказу.
Обозначение подшипников редуктора Ч-40
| Место установки подшипника | Применяемый подшипник | ГОСТ | Количество |
| Вал быстроходный | 203 105 |
831-75 | 1 1 |
| Вал тихоходный | 106 | 831-75 | 2 |
Обозначение манжет редуктора Ч-40
| Место установки манжеты | Вариант сборки | Применяемые манжеты | Количество |
| Вал быстроходный | 51,52,53,56 | 1.1-25х35-3 | 1 |
| 61,62,63,66 | 1.1-25х35-3 1.1-17х32-3 |
1 1 |
|
| Вал тихоходный | 51,52,53,56 | 1.1-30х40-3 | 2 |
