Редуктор цилиндрическо червячный 1ЦЧ-160

Оставить заявку
  • Характеристики
  • Варианты сборки
Передаточное число, ном.
12,5
16
20
25
31,5
40
50
63
80
100
125
160
Частота вращения входного вала, об/мин
1500
Номинальный крутящий момент на выходном валу, Тном, Н*м
1480
1610
1690
1760
1800
1900
1980
2000
2500
2360
1900
1690
Подводимая расчетная мощность, кВт
18
17,9
15,2
12,9
10,7
8,9
7,4
6,1
5,9
4,6
3,0
2,2
КПД%
89
88
87
86
85
84
84
82
81
80
79
77
Допускаемая радиальная нагрузка, Н
Входной вал
1500
Выходной вал
10000
Корректированный уровень звуковой мощности, дБА
-
Масса, кг не более
-

технические характеристики даны при Кэ=1

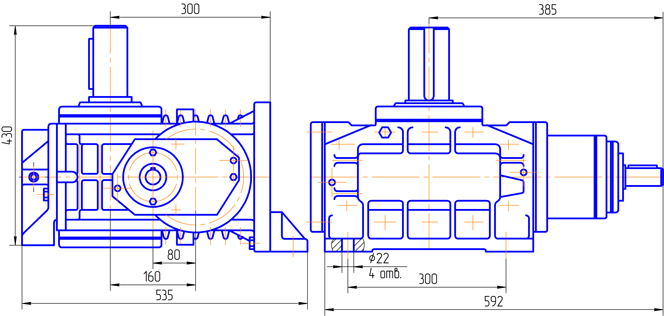

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

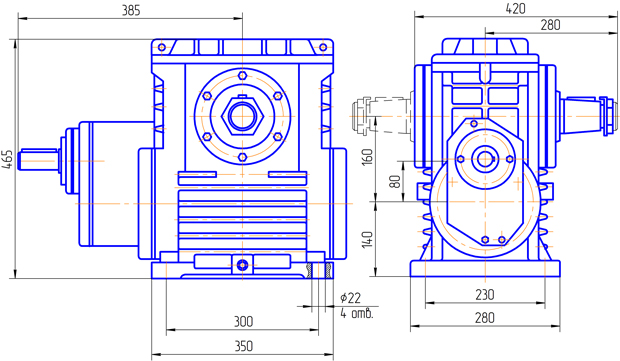

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3, вариант расположения червячной пары 4

Вариант исполнения конца тихоходного вала

Вариант исполнения конца быстроходного вала
К,Ц - обозначения при заказе

Вариант сборки 56
Вариант сборки 56Шп
