Редуктор цилиндрическо червячный 1ЦЧ-160А
- Характеристики
- Варианты сборки
|
Передаточное число, ном.
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1480
|
1610
|
1690
|
1760
|
1800
|
1900
|
1980
|
2000
|
2500
|
2360
|
1900
|
1690
|
|
|
Подводимая расчетная мощность, кВт
|
18
|
17,9
|
15,2
|
12,9
|
10,7
|
8,9
|
7,4
|
6,1
|
5,9
|
4,6
|
3,0
|
2,2
|
|
|
КПД%
|
89
|
88
|
87
|
86
|
85
|
84
|
84
|
82
|
81
|
80
|
79
|
77
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1500
|
|||||||||||
|
Выходной вал
|
10000
|
||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
||||||||||||
|
Масса, кг не более
|
-
|
||||||||||||
технические характеристики даны при Кэ=1
|

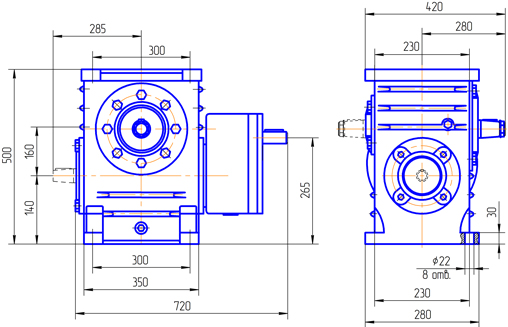

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1
Вариант исполнения конца тихоходного вала
Вариант исполнения конца быстроходного вала
|
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56
|
Вариант сборки 56Шп
|
