Редуктор цилиндрическо червячный 1ЦЧ-200
- Характеристики
- Варианты сборки
|
Передаточное число, ном.
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
2550
|
2650
|
2750
|
2860
|
2900
|
3190
|
3160
|
3880
|
3750
|
3240
|
2810
|
|
|
Подводимая расчетная мощность, кВт
|
28,1
|
23,9
|
69,77
|
16,78
|
13,56
|
11,93
|
9,49
|
9,29
|
7,18
|
5,03
|
3,49
|
|
|
КПД%
|
89
|
87
|
86
|
85
|
84
|
84
|
83
|
82
|
82
|
81
|
79
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1900
|
||||||||||
|
Выходной вал
|
14000
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
85
|
|||||||||||
|
Масса, кг не более
|
-
|
|||||||||||
технические характеристики даны при Кэ=1
|

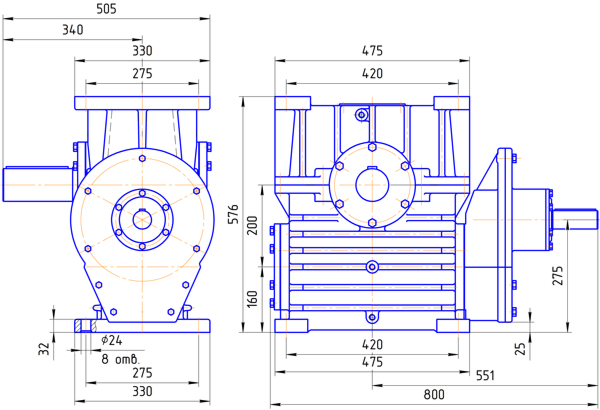

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1
Вариант исполнения конца тихоходного вала
Вариант исполнения конца быстроходного вала
|
|
|
К,Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56
|
Вариант сборки 56Шп
|
