Редуктор цилиндрическо червячный 5ЦЧ-125А
- Характеристики
- Варианты сборки
|
Передаточное число, ном.
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
825
|
850
|
875
|
905
|
850
|
910
|
950
|
1000
|
1200
|
1160
|
1150
|
815
|
|
|
Подводимая расчетная мощность, кВт
|
9,4
|
9,2
|
8,0
|
6,7
|
5,0
|
4,3
|
3,6
|
3,1
|
3,15
|
2,4
|
1,9
|
1,15
|
|
|
КПД%
|
88
|
87
|
86
|
85
|
84
|
83
|
83
|
81
|
79
|
76
|
75
|
72
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
950
|
|||||||||||
|
Выходной вал
|
8500
|
||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
||||||||||||
|
Масса, кг не более
|
-
|
||||||||||||
технические характеристики даны при Кэ=1
|

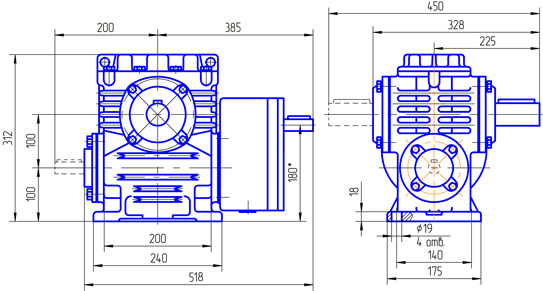

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1
Вариант исполнения конца тихоходного вала
Вариант исполнения конца быстроходного вала
|
|
|
Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56
|
Вариант сборки 56Шп
|
