Редуктор цилиндрическо червячный 5ЦЧ-80
- Характеристики
- Варианты сборки
|
Передаточное число, ном.
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
230
|
|
|
Частота вращения входного вала, об/мин
|
Входной вал
|
1500
|
||||||||||||
|
Выходной вал
|
93,5
|
75
|
60
|
47,6
|
37,5
|
30
|
23,8
|
18,7
|
15
|
12
|
9,3
|
7,5
|
6
|
|
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
290
|
310
|
320
|
290
|
300
|
320
|
310
|
360
|
350
|
250
|
270
|
250
|
210
|
|
|
Подводимая расчетная мощность, кВт
|
3,2
|
2,8
|
2,4
|
1,7
|
1,4
|
1,2
|
1,01
|
0,94
|
0,74
|
0,43
|
0,38
|
0,28
|
0,2
|
|
|
КПД%
|
85
|
84
|
84
|
83
|
82
|
80
|
74
|
73
|
72
|
71
|
70
|
68
|
62
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340
|
||||||||||||
|
Выходной вал
|
4200
|
|||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
|||||||||||||
|
Масса, кг не более
|
-
|
|||||||||||||
технические характеристики даны при Кэ=1
|

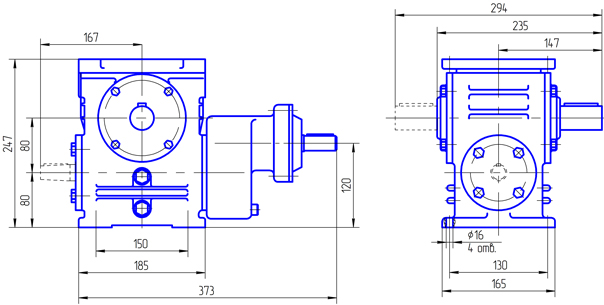

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

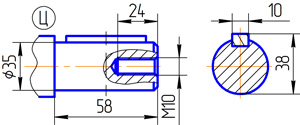

Вариант исполнения конца тихоходного вала
Вариант исполнения конца быстроходного вала
|
|
|
Ц - обозначения при заказе
|
|
|
|
|
|
Вариант сборки 56
|
Вариант сборки 56Шп
|
